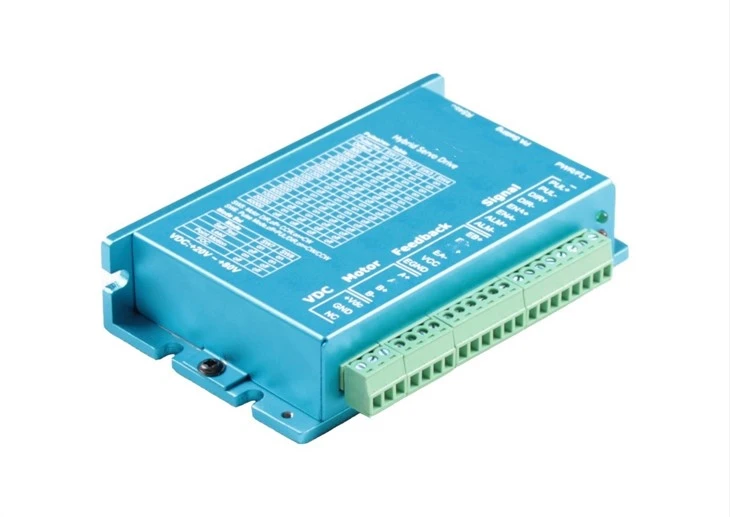

Predstavitev izdelka: Easy Servo Drive TS808D
TS808D Hibridni servo pogon (stopenjski pogon v zaprti zanki) temelji na najnovejši tehnologiji DSP in naprednem algoritmu krmiljenja česanja brezkrtačnih servo in stepper sistemov. Združuje najljubše funkcije koračnega odpiranja in brezkrtačnega servo pogona, reši usodno težavo "izgubo korakov" stopenjskih sistemov z odprtimi zankami, izboljša hitrost hitrosti koračnega motorja, bistveno se izboljša tudi ogrevanje in hrup motorja in pogona.
V primerjavi s brezkrtačnimi servo sistemi imajo veliko višji zagon in navor z nizkimi vrtljaji, visoko togost mirovanja, brez lova, brez pretiravanja, skoraj nič nastavitvenega časa in brez nastavitve za skoraj vse aplikacije.
Lastnosti izdelka:
● Delovna napetost: enosmerni napajalni vhod 24–80 VDC, priporočeni napajalnik je 48VDC ali 68VDC
● Najvišji neprekinjeni izhodni tok je 8A, maksimalni tok pa 10A
● Podporni impulz + smer in tip impulza + impulz
● Usvojite napredno magnetno usmerjeno nadzorno tehnologijo (FOC) in vesoljsko tehniko krmiljenja PWM (SVPWM)
● Sprejemite napredno tehnologijo spremenljivega toka in spremenljive frekvence, saj lahko zmanjša ogrevanje in vibracije motorja in pogona.
● Mikrostopenjo (impulz / obratovanje) lahko nastavite s protunerjem ali DIP stikali
● analogni vhod 0–5 VDC za hitrostni način in podporo funkciji IO za nadzor hitrosti (prilagojeno)
● Podpora za zaščito pred napetostjo, prenapetostjo, prenapetostjo, preobremenitvijo
● Najvišja frekvenca impulza je 500KHZ, (privzeto je 200KHZ)
● Napetost vhodnega impulza je 4,5vdc-28vdc, ni potrebno priključiti nobenega upora
● Podpora RS232 za ProTuner prek PC-ja
● nemoteno delujte, z visoko močjo navora pri srednji / visoki hitrosti; hiter odziv in nizko ogrevanje, nizke vibracije.
Aplikacije za izdelke:
Uspešno implementirani hibridni servosistemi TS808D v različnih delih opreme, kot so CNC usmerjevalniki, majhni CNC rezkalniki, laserski rezalniki / graverji, zobni rezkalniki, elektronska oprema za montažo in pregledovanje, oprema za označevanje, stroji za izbiro in mesto, XY mize

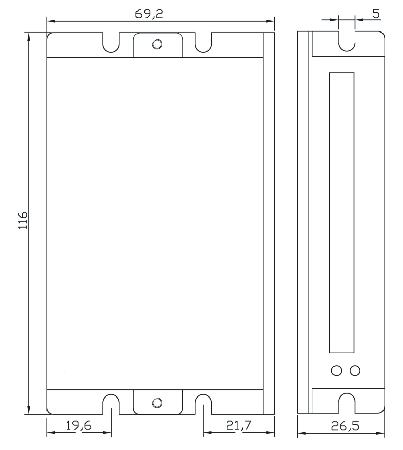

Pritrditev vijaka (enota: mm):
Opis funkcije izdelka:
Nastavitve DIP-a
Tabela impulzov / REV
Pul / REV | SW1 | SW2 | SW3 | SW4 |
Privzeto | ON | ON | ON | ON |
800 | OFF | ON | ON | ON |
1600 | ON | OFF | ON | ON |
3200 | OFF | OFF | ON | ON |
6400 | ON | ON | OFF | ON |
12800 | OFF | ON | OFF | ON |
25600 | ON | OFF | OFF | ON |
51200 | OFF | OFF | OFF | ON |
1000 | ON | ON | ON | OFF |
2000 | OFF | ON | ON | OFF |
4000 | ON | OFF | ON | OFF |
5000 | OFF | OFF | ON | OFF |
8000 | ON | ON | OFF | OFF |
10000 | OFF | ON | OFF | OFF |
20000 | ON | OFF | OFF | OFF |
40000 | OFF | OFF | OFF | OFF |
SW5: Motor DIR, izklopljen = CCW, vklopljen = CW
SW6: Izbira načina, izklopljeno = FOC, Vklopljeno = PM
Izbor motorja
Motor | SW7 | SW8 |
TC42 | ON | ON |
TC57 | OFF | ON |
TC60 | ON | OFF |
Privzeto (TC86) | OFF | OFF |
Funkcija pogona in vodnik za izbiro | |
Model pogona | TS808D |
Napetost | 24 ~ 80VDC |
Maks. Trenutni izhod | 8A |
Vektorski tok preobremenitve | 10A |
utež | 0,2kg |
Ujemanje koračnega motorja z zaprto zanko | TC42 (TC42-03, TC42-04, TC42-06, TC42-08) Serija TC57 [TC57-10, TC57-22C, TC57-28, TC57-40, TC57-28BK] Serije TC60 [TC60-20, TC60-30, TC60-40] Serije TC86 [TC86-45, TC86-85, TC86-120, TC86-45BK, TC86-85BK] |
Tehnologija nadzora | 32-bitni DSP nadzor vektorja z zaprto zanko |
Pogostost impulza | Max 500KHZ, privzeto je 200KHZ |
Zaščita | Prenapetost, prenapetost, previsok tok, preobremenitev |
Vhod signala | Impulz, smer, omogočite diferenčni vhod signala, električni nivo 4,5VDC - 28VDC, ni treba priključiti nobenega upora |
Signalni izhod | OC izhod, največji izhodni tok je 100MA, potrebno je priključiti vlečni upor, Maks. Vlečna napetost24VDC |
Povratne informacije dajalnika | Različni vhod za dajalnik AB je možno prilagoditi v enem koncu |
Pododdelek | Privzeta nastavitev programske opreme 1600 / rcv, DIP ali ProTurner, obseg 200 ~ 51200 |
Encoder PPR | 1000PPR, lahko prilagodimo 250 ~ 5000PPR |
Uporaba okolja | -5 ℃ ~ 55 ℃ |
Skupna prošnja po meri | IO visoko-nizki električni vhodni nadzor, analogni vhod 0 ~ 5V, krmiljenje RS485 |
Vhodni signal (C1)
PIN koda | Simbol |
1 | PUL + |
2 | PUL- |
3 | DIR + |
4 | DIR- |
5 | ENA + |
6 | ENA- |
Izhodni signal (C2)
PIN koda | Simbol |
1 | ALM + |
2 | ALM- |
Povezava dajalnika (C3)
PIN koda | Simbol |
1 | EB + |
2 | EB- |
3 | EA + |
4 | EA- |
5 | VCC (+ 5V) |
6 | BND |
Priključek motorja (C4)
PIN koda | Simbol |
1 | A + |
2 | A- |
3 | B + |
4 | B- |
Napajanje (C5)
PIN koda | Simbol |
1 | 24 ~ 80VDC |
2 | BND |
3 | NC |
! Opaziti
A. Vhodno napajanje ne more preko DC80V。
B. Ukazni signal je 5 V, če je več kot 5 V, ni treba priključiti upora
C. Ko lučka alarma sveti, jo izklopite in preverite
a. razpon moči 24VDC --- 80VDC ；
b. ožičenje motorja in ožičenje dajalnika, preverite, ali je kratko
Pakiranje izdelkov:
Velikost škatle: 13,5 * 10 * 4 (mm)
Bruto teža: 299g
Zunanjo škatlo bomo izbrali glede na naročilo.
