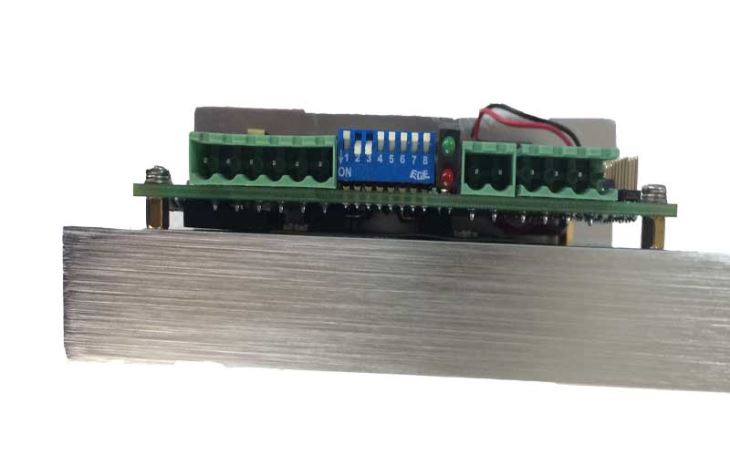

Predstavitev izdelka: dvofazni digitalni koračni pogon Microstep s tokom pod 7,2A
DMA 860 H je nova generacija visoko zmogljivega popolnoma digitalnega koračnega pogona, ki temelji na 32-bitnem DSP z naprednim algoritmom. Obseg napajanja je AC24 ~ 80V. lahko poganja okvir velikosti 57 --- 110 mm dvofazni koračni motor.
Izjemno nizek hrup in visoka gladkost pri srednji / nizki hitrosti ter velik navor pri visoki hitrosti, ki se lahko uporablja za različne aplikacije za nadzor hitrosti. sprejme gladko in natančno tehnologijo krmiljenja sinusoidnega vektorja toka, zaradi česar je motor nizek.
Lastnosti izdelka: Dvofazni digitalni koračni pogon Microstep s tokom pod 7,2A
● 32-bitni DSP nove generacije
● Dobra gladkost, majhen hrup, nizka temperatura
● Vgrajena nastavitev mikro korakov
● Vgrajena trenutna nastavitev
● Tok mirovanja lahko nastavite na 50%
● Oopto izolirani diferencialni impulzni vhod
● Odzivna frekvenca je do 300KHz
● Prenapetost, pod napetostjo, zaščita pred tokom
Aplikacije
Uporablja se lahko v različnih vrstah strojev, kot so stroj za razdeljevanje, plavajoči stroj, 3D-tiskalnik, stroj za etiketiranje, medicinski stroj, stroj za lasersko rezanje itd. , nizke vibracije, nizka temperatura in visoka natančnost
Montažna dimenzija (enota: mm）
Funkcija izdelka: dvofazni digitalni koračni pogon Microstep s tokom pod 7,2A
Trenutna nastavitev
Največji tok (A) | Efektivni tok (A) | SW1 | SW2 | SW3 |
2.40 | 2.00 | VKLOPLJENO | VKLOPLJENO | VKLOPLJENO |
3.08 | 2.57 | IZKLOPLJENO | VKLOPLJENO | VKLOPLJENO |
3.77 | 3.14 | VKLOPLJENO | IZKLOPLJENO | VKLOPLJENO |
4.45 | 3.71 | IZKLOPLJENO | IZKLOPLJENO | VKLOPLJENO |
5.14 | 4.28 | VKLOPLJENO | VKLOPLJENO | IZKLOPLJENO |
5.83 | 4.86 | IZKLOPLJENO | VKLOPLJENO | IZKLOPLJENO |
6.52 | 5.43 | VKLOPLJENO | IZKLOPLJENO | IZKLOPLJENO |
7.20 | 6.00 | IZKLOPLJENO | IZKLOPLJENO | IZKLOPLJENO |
Nastavitev trenutnega mirovanja
SW4: IZKLOP=polovični tok
ON=polni tok
Nastavitev mikro korakov
Pul / vrt | SW5 | SW6 | SW7 | SW8 |
200 | VKLOPLJENO | VKLOPLJENO | VKLOPLJENO | VKLOPLJENO |
400 | IZKLOPLJENO | VKLOPLJENO | VKLOPLJENO | VKLOPLJENO |
800 | VKLOPLJENO | IZKLOPLJENO | VKLOPLJENO | VKLOPLJENO |
1600 | IZKLOPLJENO | IZKLOPLJENO | VKLOPLJENO | VKLOPLJENO |
3200 | VKLOPLJENO | VKLOPLJENO | IZKLOPLJENO | VKLOPLJENO |
6400 | IZKLOPLJENO | VKLOPLJENO | IZKLOPLJENO | VKLOPLJENO |
12800 | VKLOPLJENO | IZKLOPLJENO | IZKLOPLJENO | VKLOPLJENO |
25600 | IZKLOPLJENO | IZKLOPLJENO | IZKLOPLJENO | VKLOPLJENO |
1000 | VKLOPLJENO | VKLOPLJENO | VKLOPLJENO | IZKLOPLJENO |
2000 | IZKLOPLJENO | VKLOPLJENO | VKLOPLJENO | IZKLOPLJENO |
4000 | VKLOPLJENO | IZKLOPLJENO | VKLOPLJENO | IZKLOPLJENO |
5000 | IZKLOPLJENO | IZKLOPLJENO | VKLOPLJENO | IZKLOPLJENO |
8000 | VKLOPLJENO | VKLOPLJENO | IZKLOPLJENO | IZKLOPLJENO |
10000 | IZKLOPLJENO | VKLOPLJENO | IZKLOPLJENO | IZKLOPLJENO |
20000 | VKLOPLJENO | IZKLOPLJENO | IZKLOPLJENO | IZKLOPLJENO |
25000 | IZKLOPLJENO | IZKLOPLJENO | IZKLOPLJENO | IZKLOPLJENO |
Paket izdelkov:
Standardna embalaža, trda kartonska škatla, velikost škatle: 166mm * 122mm * 57mm
Teža: 0,6 kg
Oznaka HS: 8537109090
