Predstavitev izdelka

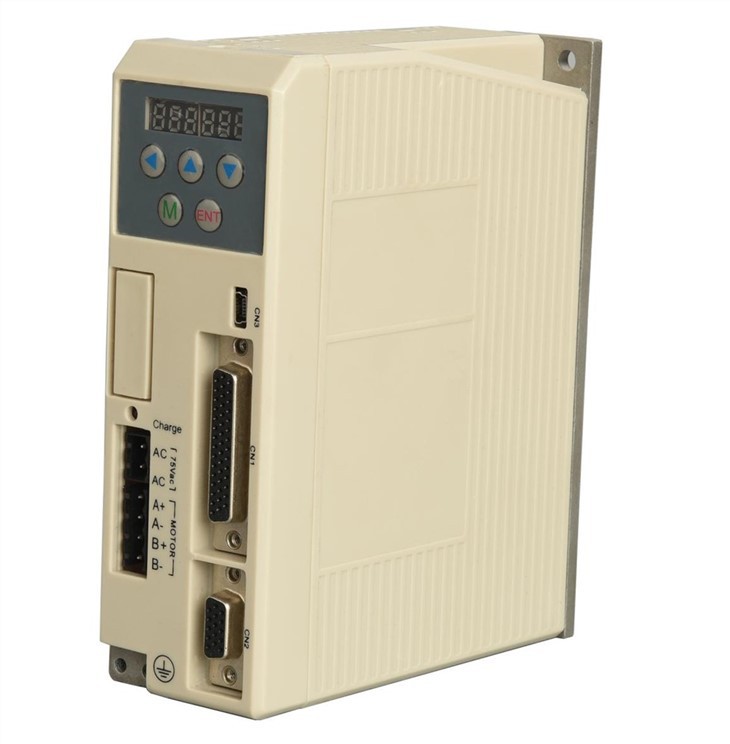

EC758 je hibridni servo pogon, ki ima lcd za prikaz nekaterih delovnih parametrov, ta model pa je napajalnik izmeničnega toka.
Specifikacija izdelka
Električne specifikacije | ||||
Parametri | EC758 | |||
Min | Tipično | Maks | Enota | |
Izhodni tok [PK] | 1.0 | - | 8 | A |
Napajalna napetost | 20 | 60 | 75 | VAC |
Tok logičnega vhoda | 7 | 10 | 20 | mA |
Logična vhodna napetost | 5 | 5 | 24 | Vdc |
Širina impulza visoke ravni | 1.5 | nas | ||
frekvenca pulza | 0 | - | 200 | KHz |
Izolacijska odpornost | 100 | - | - | MΩ |
Natančnost nadzora napake položaja | - | ±1 | - | PULS |
MAX ACC (brez obremenitve) | - | 100 | - | RPM/MS |
Prenapetostna zaščita Napetost | 90 | 92 | 94 | VAC |
Natančnost nadzora hitrosti | - | ±2 | - | RPM |

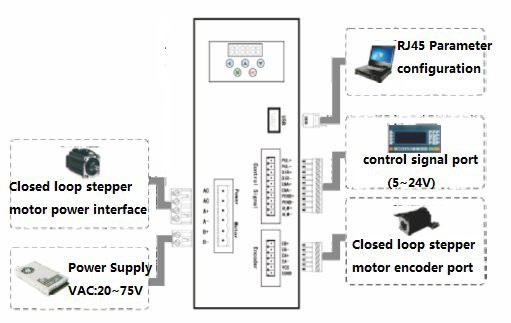

Diagram izdelka
Lastnosti izdelka:
² Izhodni tok se samodejno prilagodi glede na obremenitev
² Najvišja vrednost neprekinjenega izhodnega toka je 8.0A
² Imate funkcijo Indicator port težave
² Lahko sprejme diferencialni ukaz za enojni impulz/smer brez povezave
² Napredno vektorsko krmiljenje in tehnologija spremenljive frekvence močno zmanjšata segrevanje motorja
² Frekvenca impulznega odziva do 500 KHz (privzeto 200 KHz)
² Število impulznih kamer na krog, ki jih nastavi programska oprema Protuner ali DIP-ji
² Vhodni nivo impulza, smeri in signala brez povezave je združljiv 5~24V
² Prenapetostna, prenizka in prenapetostna zaščita
² Uporabite tehnologijo tesnega nadzora FOC in SVPWN
² S funkcijo serijskega odpravljanja napak RJ45 TTL morate uporabiti naš serijski kabel za odpravljanje napak
² Uporabite za velikost okvirja koračnega motorja z zaprto zanko 86
Dimenzija izdelka (enota: mm)
Opredelitev vrat izdelka
Vrata za nadzorni signal (44 DB NEEDLE HEAD)
| |||
Številka terminala | Simboli | Ime | Pojasnilo |
3 | PUL plus | Pulzni pozitivni vhod | Združljiv nivo 5V- 24V signal
|
4 | PUL- | Impulzni negativni vhod | |
5 | DIR plus | Usmerjeni pozitivni vnos | |
6 | DIR- | Usmerjeni negativni vhod | |
7 | ALM plus | Pozitiven izhod alarmnega signala | OC izhod z odprtim kolektorjem, najvišja stopnja dviga 24 V, največji izhodni tok 100 mA |
8 | ALM- | Negativen izhod alarmnega signala | |
9 | PEND plus | signal položaja Pozitivni izhodni priključek | |
10 | NA ČAKANJU- | Negativni izhodni priključek signala položaja | |
11 | ENA plus | Omogoči pozitivni vnos | Združljiv nivo 5V- 24V signal
|
12 | ENA- | Omogoči negativni vnos | |
Signalna vrata kodirnika (15 DB NEEDLE HEAD) | ||
Številka terminala | Simboli | Ime |
1 | EA＋ | Encoder Pozitivni vhod kanala |
2 | EB＋ | Pozitivni vhod kanala kodirnika B |
3 | GND | Kodirnik GND |
11 | EA－ | Encoder A negativni vhod kanala |
12 | EB－ | Negativni vhod kanala kodirnika B |
