Lastnosti izdelka
●Nova 32-bitna tehnologija DSP
● Nizke vibracije, nizka raven hrupa, gladko delovanje
●Vgrajena funkcija visoke ločljivosti in gladkega filtriranja
● Funkcija samodejne nastavitve parametrov
● Spremenljivo krmiljenje toka močno zmanjša nastajanje toplote motorja.
● Samodejno prepolovitev toka pri mirovanju
● Lahko poganja 42 zaprtozančnih dvofaznih koračnih motorjev
● Fotoelektrična izolacija enosmernega vhodnega signala (pulz, smer in omogoči)
●Frekvenca impulznega odziva do 500KHz (tovarniško privzeto 200KHz)
● Tok je zaprta zanka kot obremenitev
●razpon nastavitev podrazdelitve 200-51200, višjo podrazdelitev lahko prilagodite
● Ima zaščitne funkcije prenapetosti, podnapetosti in pretoka.
Parametri izdelka
|
Električne specifikacije |
||||
|
Parametri |
IC42 |
|||
|
Min |
Tipično |
Maks |
Enota |
|
|
Izhodni tok [PK] |
0.5 |
- |
2.5 |
A |
|
Napajalna napetost |
15 |
24 |
32 |
Vdc |
|
Vhodni tok krmilnega signala |
6 |
10 |
16 |
mA |
|
Raven vmesnika krmilnega signala |
- |
5 |
- |
Vdc |
|
Najmanjši čas širine visoke ravni impulza |
1.5 |
|
|
nas |
|
Stopenjska frekvenca impulza |
0 |
- |
200 |
KHz |
|
Izolacijska odpornost |
100 |
- |
- |
MΩ |
|
Prenapetostna zaščita Napetost |
35 |
- |
- |
Vdc |

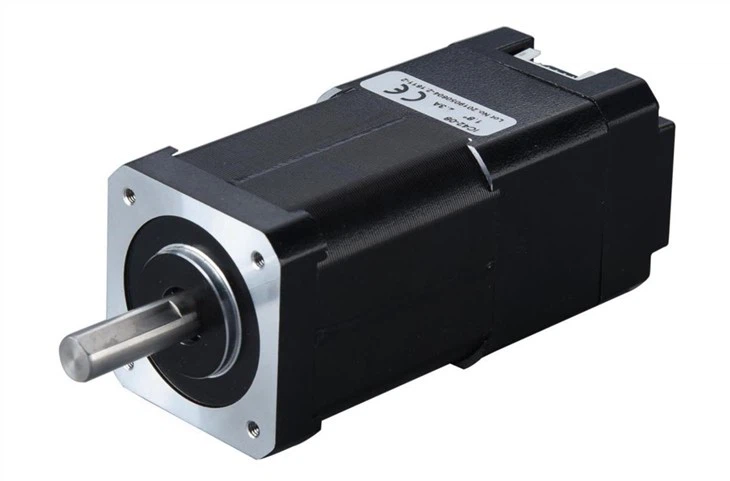

Diagram izdelka
Nastavitev delitve izdelkov
|
Nastavitev razdelitve |
||||
|
Pulz/Rev |
S1 |
S2 |
S3 |
S4 |
|
Privzeto |
na |
na |
na |
na |
|
800 |
izklopljeno |
na |
na |
na |
|
1600 |
na |
izklopljeno |
na |
na |
|
3200 |
izklopljeno |
izklopljeno |
na |
na |
|
6400 |
na |
na |
izklopljeno |
na |
|
12800 |
izklopljeno |
na |
izklopljeno |
na |
|
25600 |
na |
izklopljeno |
izklopljeno |
na |
|
51200 |
izklopljeno |
izklopljeno |
izklopljeno |
na |
|
1000 |
na |
na |
na |
izklopljeno |
|
2000 |
izklopljeno |
na |
na |
izklopljeno |
|
4000 |
na |
izklopljeno |
na |
izklopljeno |
|
5000 |
izklopljeno |
izklopljeno |
na |
izklopljeno |
|
8000 |
na |
na |
izklopljeno |
izklopljeno |
|
10000 |
izklopljeno |
na |
izklopljeno |
izklopljeno |
|
20000 |
na |
izklopljeno |
izklopljeno |
izklopljeno |
|
40000 |
izklopljeno |
izklopljeno |
izklopljeno |
izklopljeno |
Nastavitev funkcije izdelka
|
Nastavitev funkcije |
||
|
Začetna usmeritev motorja |
||
|
Smer |
SW5 |
Opomba |
|
CCW |
VKLOP |
V nasprotni smeri urnega kazalca |
|
CW |
IZKLOP |
V smeri urinega kazalca |
|
Nastavitev načina krmiljenja pogona |
||
|
Nadzorni način |
SW6 |
Opomba |
|
FOC |
IZKLOP |
Vektorsko krmiljenje z zaprto zanko (vrtenje vijaka) |
|
popoldne |
VKLOP |
Nadzor zaprte zanke kota moči (vrtenje jermena) |
Mehanska dimenzija (ENOTA:mm)
Opomba: To je gonilnik za dimenzijo motorja, saj lahko izberemo drugačen navor nema17 enostaven servo motor za namestitev na gonilnik, tako da bomo naredili popolno risbo na podlagi različnih motorjev. Spodaj podajamo na primer dva modela.
