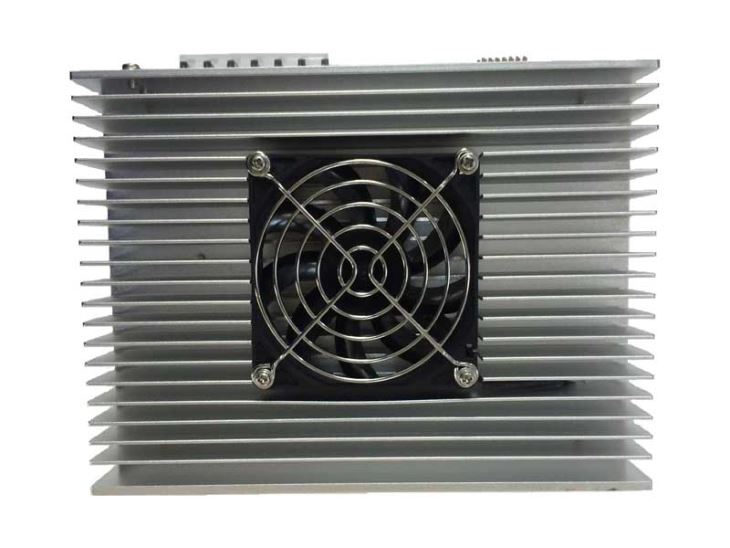

Predstavitev izdelka: koračni gonilnik motorja z visoko napetostjo z digitalnim mikrostepom

DH3722MA je nova generacija visoko zmogljivega popolnoma digitalnega stepper pogona, ki temelji na 32-bitnem DSP-ju z naprednim algoritmom. Območje napajanja je AC110 ~ 220V. lahko poganja okvir 86-130 mm 3 fazni koračni motor. Zelo nizek hrup in visoko gladkost pri srednji / nizki hitrosti ter velik navor pri visoki hitrosti, kar je mogoče uporabiti za različne aplikacije za nadzor hitrosti. prevzame gladko in natančno tehnologijo krmiljenja sinusnega toka, ki povzroča nizko toploto motorja.

Lastnosti izdelka:

● 32-bitni DSP nove generacije

● dobra gladkost, nizek hrup, nizka toplota

● vgradna mikrostopenjska nastavitev

● vgradna trenutna nastavitev

● mirovalni tok lahko nastavite na 50%

● optično izoliran diferenčni impulzni vhod

● odzivna frekvenca je do 300KHz

● nad napetostjo, pod napetostjo, nad zaščito toka

● podpirata PU + DIR impulzni način in CW / CCW impulzni način

● Podpira vhod 5V / 24V signala (PU DR MF)

Aplikacije za izdelke:

Uporablja se lahko v različnih vrstah strojev, kot so cnc usmerjevalnik, plavajoči stroj, embalažni stroj, 3D tiskalnik, etiketni stroj, rezkalnik / stružnica s CNC, laserski rezalni stroj itd. Zaradi njegovih edinstvenih lastnosti so idealna rešitev za aplikacije, ki zahtevajo malo hrupa, malo vibracij, nizko toploto in visoko natančnost

Dimenzija montaže （enota: mm）

Funkcija izdelka:

Trenutna nastavitev

IM (A)

1.2

1.5

2.0

2.3

2.5

3.0

3.2

3.6

4.0

4.5

5,0

5.3

5.8

6.2

6.5

7,0

OFF

Načini dela

OFF: impulzni način PU + DIR

ON: CW / CCW impulzni način ； opomba: nastavite način po izklopu

D10

OFF: sprejema zunanji impulz

ON: samopreizkus, po vklopu motor deluje s 30RPM \

Nastavitev mikrostopa

Pu / Rev

400

500

600

800

1000

1200

2000

3000

4000

5000

6000

10000

12000

20000

30000

60000

OFF

Opis vmesnika

Ime	Funkcija	Opis
PWR	Lučka za napajanje	Ko je vključena, sveti zelena lučka
ALARM	Prek toka / pod napetostjo / nad napetost prikazovanja svetlobe	Če pogon Prek tok / pod napetostjo / nad napetostjo rdeča lučka sveti
24PU +	24Vpulzni vhod VCC	Priključite se na 24V impulz VCC (podpora PLC 24V +)
5PU +	5V impulzni vhod VCC	Priključite na 5v impulz VCC
PU-	Vhodni impulz negativen	Impulzni signal: v načinu z enim impulzom (impulz / smer), ta vhod predstavlja impulzni signal, vsak padajoči rob je aktiven. V impulznem načinu CW / CCW sta 5PU in PU- vhodna CW
24DR +	24V smer VCC	Priključite se na 24V impulz VCC (podpora PLC 24V +)
5DR +	5Vsmerni vhod VCC	Priključite na 5v impulz VCC
DR-	Usmeritev negativna	DIR signal: V načinu z enim impulzom ima ta signal nizko / visoko napetostne ravni, ki predstavljajo dve smeri vrtenja motorja; V impulznem načinu CW / CCW sta 5DR in DR- vhoda CCW
24MF +	24V omogočite vhod VCC	Priključite se na + 24V napajanje signala
5MF +	5V omogočite vhod VCC	Priključite se na + 5V signalno napajanje
MF-	Omogoči vhod negativno	Omogoči signal: Ta signal se uporablja za omogočanje / onemogočanje gonilnika. Visoka raven za omogočanje voznika in nizka raven za onemogočanje voznika. Običajno levo NEPOVEZANO (VKLJUČENO).
RDY +	Pogon pripravljenega signala VCC	Pogonite pripravljen izhodni signal, če ni napake - ta izhod je izklopljen, če je napaka, izhod je vklopljen. lučka alarma zasveti 10 ms, RDY + / RDY pa bo vključena (10 ms)
RDY-	Izhod signala pripravljen negativno	RDY +, RDY- izhodni tok je 50MA, največja napetost je 50VDC
AC	AC napajalnik	AC110-220V max največja vhodna moč je AC240V
N	NC
U	Motor U	Motor U ，
V	Motor V	Motor V
W	Motor W	Motor W

!Opomba

O: Pravilno priključite napajalnik, ne sme presegati 240 VAC

B: Prosimo, da v primeru motenj obdržite impulzni kabel z motornega kabla in napajalnega kabla

C: Če lučka alarma sveti, jo preverite po izklopu

a: območje napajanja je 110 V - 220 VAC ali ne? b: ali je kratek stik z motorno žico ali drugimi?
